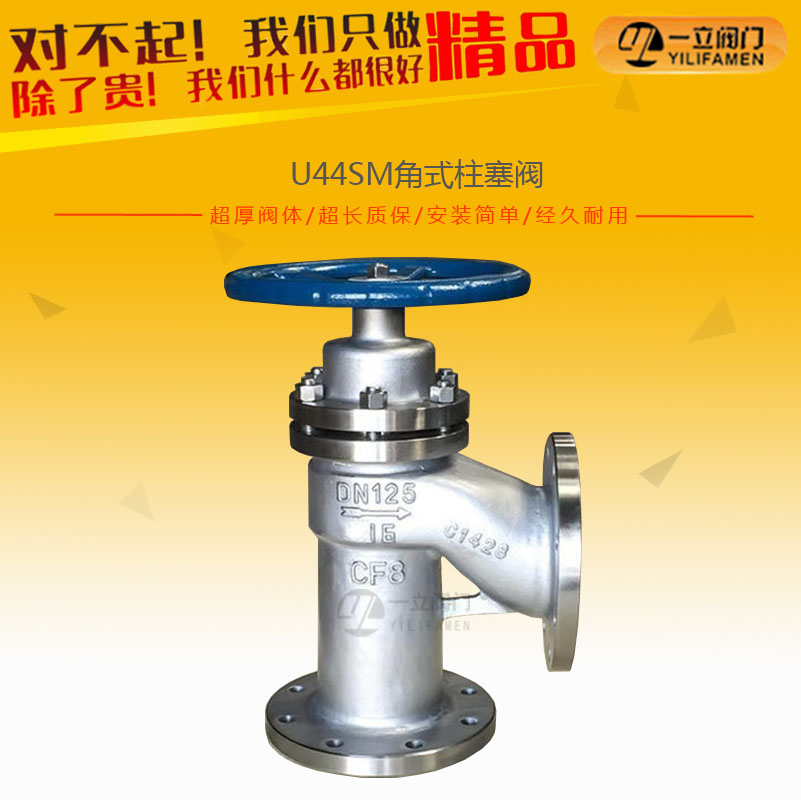

U44SM角式柱塞閥

  • 產品概述： 角式柱塞閥與直通式柱塞閥的工作原理相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

角式柱塞閥與直通式柱塞閥的工作原理相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。

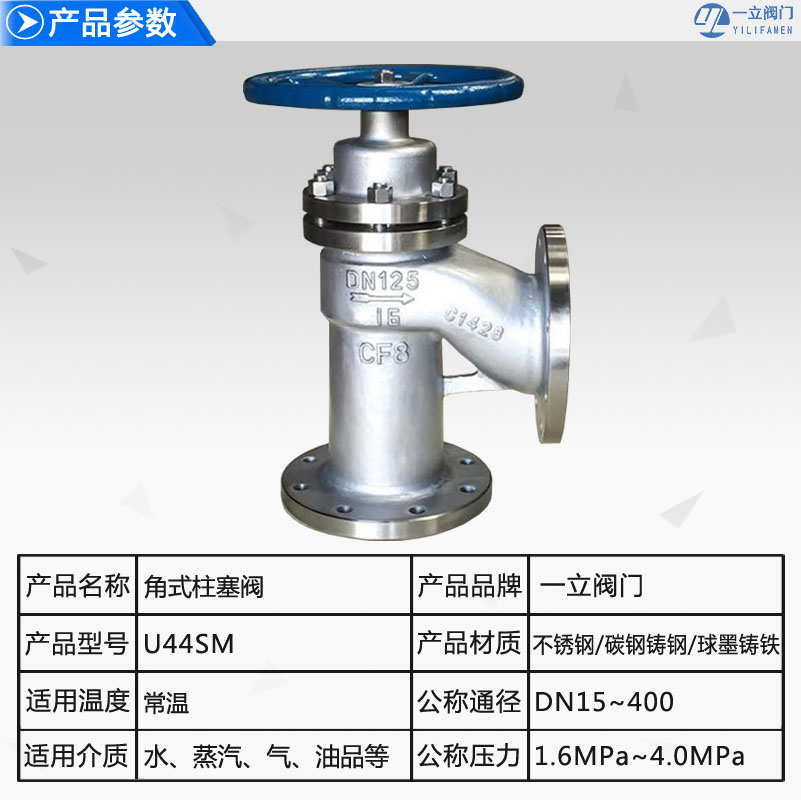

產品參數：

產品名稱
角式柱塞閥
產品型號
U44SM
公稱通徑
DN15-300
壓力范圍
1.6-4.0MPa
閥體材質
鑄鋼

結構圖：



主要連接尺寸（1.6MPa）：

DN(mm)/
尺寸 (mm)

U44SM-16C(P)            UJ44H-16C．P．R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

H

190

210

220

250

280

300

320

370

420

440

530

610

730

850

970

1100

W

100

100

120

140

160

180

200

240

280

320

350

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

D2

45

55

65

78

85

100

120

135

155

188

210

265

295

375

435

485

b

12

12

12

13

13

13

15

17

17

19

21

23

27

28

30

32

Z-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-23

12-25

12-25

16-25

16-30

連接尺寸（2.5MPa）：

DN(mm)/
尺寸 (mm)

U44SM-25（P）           UJ44H-25C．P．R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

H

190

210

230

260

260

290

320

370

420

460

530

610

730

850

970

1100

W

100

100

110

140

160

180

200

240

280

320

350

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

D1

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

D2

45

55

65

78

85

100

120

135

160

188

218

282

345

408

465

535

b

14

14

14

15

15

170

19

19

21

25

27

31

33

36

40

44

Z-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

咨詢：U44SM角式柱塞閥
